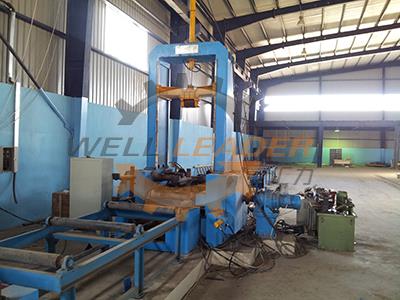

Cette machine d'assemblage de poutre en H est composée d'un corps principal, d'un système de barre de traction, d'un système de transmission, d'un convoyeur d'entrée et de sortie, d'un système hydraulique et d'un système électrique. Les parties principales de la ligne d'assemblage de poutres en H adoptent des structures soudées à haute résistance et structure légère. Les pièces principales sont thermiquement traitées pour éviter la déformation. La vitesse d'assemblage est contrôlée par l'onduleur et le variable de gamme de 0,5 à 6 m / min.
Caractéristiques
Cette
machine d'assemblage de poutres en H est entraînée par une transmission
hydraulique. La ligne d'assemblage de poutre en H est conçue avec un dispositif
de positionnement pour aligner la bride et les extrémités de la bande
Paramètre technique
Modèle
Z15
Z18
Z20
Hauteur de la toile (mm)
200-1500
200-1800
200-2000
Epaisseur de la toile (mm)
6-50
6-50
6-50
Largeur de bride (mm)
200-800 / 1000
200-800 /1000
200-800 / 1000
Epaisseur de bride (mm)
6-60
6-60
6-60
Longueur de poutre (m)
4-15 / 18
4-15 / 18
4-15 / 18
Vitesse d’assemblage (m/min)
0.5-6
0.5-6
0.5-6
Convoyeur d’entrée (mm)
2600 × 3
2600 × 3
2600 × 3
Convoyeur de sortie (mm)
2600 × 3
2600 × 3
2600 × 3
Puissance totale (kW)
18.7 + 2 × 12.8
18.7 + 2 × 12.8
18.7 + 2 × 12.8
