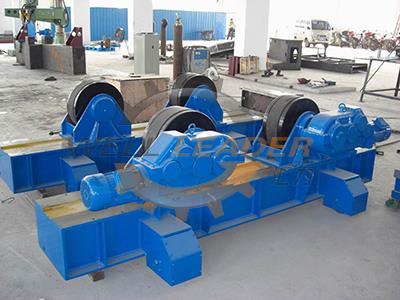

Ce rotateur de soudage mobile se compose d'un rotateur motorisé, d'un rotateur de renvoi et d'un système de contrôle. Il y a deux ensembles de moteur et de boîte de vitesses sur le rotateur motorisé, entraînés par l'onduleur Schneider.
Caractéristiques
Ces rotateurs de soudage sont caractérisés par:
1. Les rouleaux de tournage mobile sont en PU pour améliorer la transmission et la capacité de conduite, et prolonger la durée de vie.
2. Tous les moteurs utilisent un moteur à variateur de fréquence.
3. Les roulements sont des roulements à rouleaux qui ont une forte capacité et une résistance aux chocs.
4. Les arbres sont trempés et tous les engrenages sont procédés de traitement thermique requis.
5. La base est soudée avec des profils et des plats, grenaillée et traitée avec l'enlèvement de rouille.
6. Les trous d'arbre sont usinés par une aléseuse NC pour assurer la précision.
7. Le système de contrôle de cette rotateur de soudage mobile se compose de l'armoire de commande et de la télécommande. L'onduleur Schneider et les composants sont utilisés pour fournir une vitesse et un fonctionnement stables.
8. L'armoire de commande est fixée sur le corps de la machine pour faciliter le transport.
Paramètres techniques
Modèle
Chargement Max. (kg)
Dia. De pièce (mm)
Dia. de roue & Largeur (mm)
Vitesse linéaire de la roue (mm/min)
Puissance du moteur (kW)
Caoutchouc ou PU
Métal
GK-5-M
5000
Φ250-2300
Φ250 × 100
2 × Φ240 × 20
100-1000 by par inverseur continue
2 × 0.37
GK-10-M
10000
Φ320-2800
Φ300 × 120
2 × Φ290 × 25
2 × 0.55
GK-20-M
20000
Φ500-3500
Φ350 × 120
2 × Φ340 × 35
2 × 0.75
GK-40-M
40000
Φ600-4200
Φ400 × 120
2 × Φ390 × 45
2 × 1.5
GK-60-M
60000
Φ750-4800
Φ450 × 120
2 × Φ440 × 60
2 × 2.2
GK-80-M
80000
Φ850-5000
Φ500 × 120
2 × Φ490 × 70
2 × 3
GK-100-M
100000
Φ1000-5500
Φ500 × 120
2 × Φ490 × 100
2 × 4
