Description

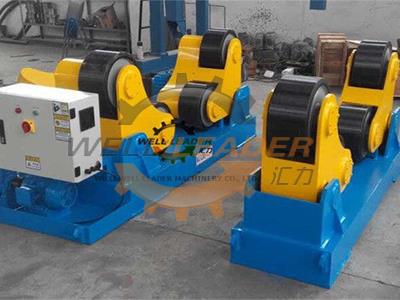

Le rotateur de soudure à auto-alignement est très utilisé pour la chaudière, le récipient de pression, l'industrie chimique, le pétrole et le gaz, la tour d’éolienne, etc.
1. Les rouleaux de réservoir sont
en PU pour améliorer la
transmission et la capacité de conduite, et prolonger la durée de vie.
2. Tous les moteurs utilisent un moteur à variateur de fréquence.
3. Les roulements sont des roulements à rouleaux qui ont une forte capacité et une
résistance aux chocs.
4. Les arbres sont trempés et tous les engrenages sont procédés de
traitement thermique requis.
5. La base est soudée avec des profils et des plats, grenaillée
et traitée avec l'enlèvement de rouille.
6. Les trous d'arbre sont usinés par une aléseuse NC pour assurer la
précision.
7. Le système
de contrôle se compose de l'armoire de commande et
de la télécommande. L'onduleur Schneider et les
composants sont utilisés pour fournir une vitesse et un fonctionnement stables.
Modèle | Chargement Max. (kg) | Dia. De pièce (mm) | Dia. de roue & Largeur (mm) | Puissance du moteur (kW) | Vitesse | |
Caoutchouc ou PU | Métal | |||||
GZ-5 | 5000 | Φ250-2300 | Φ250 × 100 | 2 × Φ244 × 20 | 0.75 | Changeable |
GZ-10 | 10000 | Φ320-2800 | Φ300 × 120 | 2 × Φ290 × 25 | 1.1 | Changeable |
GZ-20 | 20000 | Φ500-3500 | Φ350 × 120 | 2 × Φ340 × 30 | 1.5 | Changeable |
GZ-30 | 30000 | Φ600-4000 | Φ350 × 120 | 2 × Φ340 × 30 | 3 | Changeable |
GZ-40 | 40000 | Φ600-4200 | Φ400 × 120 | 2 × Φ390 × 40 | 3 | Changeable |
GZ-50 | 50000 | Φ700-4500 | Φ400 × 120 | 2 × Φ390 × 40 | 4 | Changeable |
GZ-60 | 60000 | Φ750-4800 | Φ450 × 120 | 2 × Φ440 × 50 | 4 | Changeable |
GZ-70 | 70000 | Φ800-4900 | Φ450 × 120 | 2 × Φ440 × 50 | 4 | Changeable |
GZ-80 | 80000 | Φ850-5000 | Φ500 × 120 | 2 × Φ490 × 60 | 4 | Changeable |
GZ-90 | 90000 | Φ900-5200 | Φ500 × 120 | 2 × Φ490 × 60 | 5.5 | Changeable |
GZ-100 | 100000 | Φ1000-5500 | Φ500 × 120 | 2 × Φ490 × 80 | 5.5 | Changeable |
GZ-150 | 150000 | Φ1100-6000 | - | Φ600 × 280 | 7.5 | Changeable |
