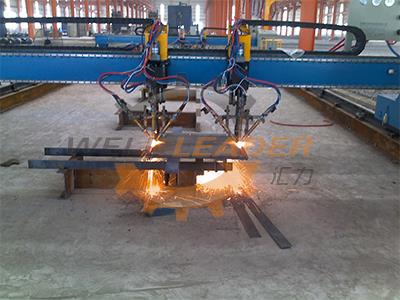

La machine de découpe CNC est un dispositif d'auto-coupage thermique multifonctionnel combiné à un contrôle par ordinateur, à une transmission mécanique précise et à une coupe au gaz oxygène-acétylène. Sa torche de découpe CNC peut couper des plaques de forme arbitraire. Plusieurs torches de coupe fixées d'un côté du portique peuvent couper de nombreuses bandes de tôle d'acier.
Cet équipement de coupe CNC est composé d'une crémaillère (entraînement / traverse), d'un guidage longitudinal, d'une torche longitudinale (multi-têtes), d'une torche transversale (CNC), d'un système d'alimentation en gaz et d'un système CNC. Les deux extrémités d'entraînement et de renvoi / poutres transversales adoptent une structure de poutre en caisson soudée et ont un traitement de détensionner par recuit après le soudage. La poutre d'extrémité d'entraînement mobile longitudinale de cette machine de découpe CNC utilise une machine servo électrique AC (Panasonic) pour entraîner le décélérateur (NEUGART Allemand). Sur le côté de la poutre d'extrémité de la conduite, la roue directrice horizontale est fixée en ajustant l'arbre excentrique, par conséquent, la stabilité et la précision pendant tout le déplacement peuvent être assurées. Les guides longitudinaux de cette machine de découpe CNC sont fixés par une plaque de support de plaque de pression et un manchon de raccordement, tous réalisés par une voie haute intensité, toutes les surfaces de contact de la voie ont un usinage de précision et de meulage précises. La torche de coupe transversale de l'équipement de coupe CNC est fixée sur le chariot transversal. Les roues directrices aux extrémités de la traverse peuvent tendre la bande d'acier. L'alimentation en gaz est réalisée avec un déplaceur.
Paramètre technique
Modèle
SG-3000
SG-4000
SG-5000
SG-6000
Travée de rail (mm)
3000
4000
5000
6000
Largeur de coupe (mm)
2200
3200
4200
5200
Longueur du rail (mm)
15000
15000
15000
15000
Longueur de coupe (mm)
12500
12500
12500
12500
Torche à plasma CNC
Optionnel
Optionnel
Optionnel
Optionnel
Mode d'entrainement
Simple
Double
Double
Double
Vitesse de coupe (mm/min)
50-1000
50-3000
50-3000
50-3000
Vitesse de retour rapide (mm/min)
3000
5000
5000
5000
Épaisseur de coupe de flamme (mm)
6-100/200
6-100/200
6-100/200
6-100/200
Torche de flamme CNC
2 groupes
2 groupes
2 groupes
2 groupes
