Description

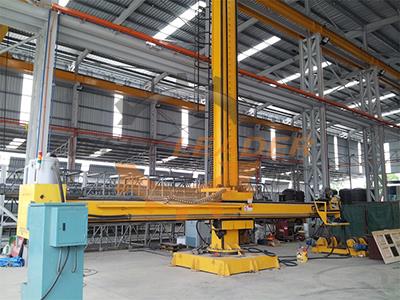

Le manipulateur de soudage est un équipement de soudage automatique qui répond à de nombreuses exigences de travail en soulevant et en déployant la flèche et en faisant tourner la colonne. L'extrémité de la flèche peut être fournie avec la tête SAW pour effectuer le soudage sur les réservoirs en travaillant ensemble avec des rotateurs ou des positionneurs. Comme le soudage est automatique, il permet de gagner du temps et de réduire les coûts de main-d'œuvre. Donc, cet équipement de soudage automatique est largement utilisé dans des industries telles que la tour éolienne, la chaudière, l'industrie chimique, la cour d'expédition, l'automobile, les structures métalliques, etc.
1. Notre manipulateur de soudure se compose de la
colonne, de la plaque de guide, de la perche, du réducteur de
levage, de l'équilibreur de poids, du panneau coulissant motorisé, de la plate-forme d'opération et du système de
serrure manuel.
2. La colonne, la flèche et le bloc de
guidage sont soudés. Les rails de guidage sont en acier Mn. Après avoir été
soudés, la colonne et la flèche sont traitées thermiquement et finement usinées pour assurer
la précision.
3. Les roues de guidage supérieure /
inférieure et gauche / droite sont conçues avec une structure d'axe
excentrique. En ajustant les roues, l'écart dans les rails de guidage peut être
ajusté pour compenser l'usure des
rails.
4. Tous les arbres et axes (y compris les boulons
d'arbre) sont raffinés thermiquement. Les engrenages et les pièces
mobiles sont durcis en surface.
5. L'élévation de flèche est conduite par un moteur avec
frein, le réducteur roue hélicoïdale, la
chaîne et la roue de
chaîne. L'extension de la flèche est entraînée par un moteur à travers un
engrenage et une crémaillère entraînés par un réducteur à vis sans fin.
6. L'unité de réglage du pistolet est conçue à l'avant de la
flèche.
7. La colonne et sa base sont reliées par un palier
lisse. La colonne peut pivoter de ± 180 ° en mode manuel.
8. Les guides rectangulaires sur la colonne et la
perche sont faits de matériel de 16Mn pour la haute intensité.
9. Ce manipulateur de soudage est équipé de couvercles de sécurité, d'un
système de commande électrique et d'un onduleur Schneider.
Modèle | HC4040H | HC5050H | HC6060H | HC7070H | HC8080H | |
Course transversale (mm) | 4000 | 5000 | 6000 | 7000 | 8000 | |
Course de levage (mm) | 4000 | 5000 | 6000 | 7000 | 8000 | |
Angle de rotation de la colonne | ±180° | |||||
Vitesse de levage de la flèche (mm / min) | 1000 | |||||
Vitesse transversale de la flèche (mm / min) | 120-1200 | |||||
Traverse de glissière | 100 × 100mm motorisé | |||||
charge à la fin Max. (kg) | 250 | 250 | 250 | 250 | 250 | |
Vitesse de déplacement de base (mm / min) | Mobile | 200-2000 | ||||
Fixe | 0 | |||||
Hauteur de la flèche (mm) | Mobile | 1730 | 1730 | 2000 | 2000 | 2000 |
Fixe | 0 | |||||
Distance du rail (mm) | Mobile | 805 | 805 | 865 | 915 | 975 |
Fixe | 705 | 705 | 765 | 815 | 865 | |
Hauteur de la flèche Min. (mm) | Mobile | 6170 | 7170 | 8230 | 9350 | 10500 |
Fixe | 6070 | 7070 | 8130 | 9230 | 10230 |
