Description

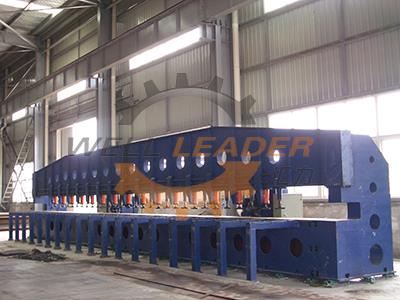

Notre fraiseuse de bord de série XBJ est conçue avec une grande tête de fraisage et une base élargie. Cet équipement de fraisage de bord est un équipement efficace et avancé pour le traitement de la tôle / feuille avant soudage. Par rapport à la raboteuse de bord, la fraiseuse de bord peut économiser de l'énergie et des coûts, et fournir suffisamment de rugosité pour la surface. Par conséquent, il s'agit d'un équipement nécessaire pour de nombreuses industries telles que les conteneurs sous pression, les chantiers navals, l'électronique, les produits chimiques et les structures métalliques. Les bords suivants peuvent être formés avec notre fraiseuse de bord:
1. La position de la plaque de coupe peut être ajustée librement pour obtenir un chanfreinâge droit à n’importe quelle direction de bord. La vitesse de fraisage de notre équipement de fraisage de bord est variable et réglable par l'inverseur. Conçue avec des têtes de fraisage de 7,5 kW, cette fraiseuse de bord bénéficie d'une puissance supérieure et d'une efficacité supérieure par rapport à la tête de fraisage de 5,5 kW.
2. Notre équipement de fraisage de bord peut fraiser des bords supérieurs / inférieurs et droits, l'angle peut être librement ajusté dans 0-45o pour réaliser des bords de biseautage avec différents angles.
3. En utilisant différentes lames, notre fraiseuse de bord peut broyer différents matériaux tels que l'acier au carbone, l'acier allié, l'acier inoxydable, etc. Nous fournissons un coupeur de Φ125mm avec la machine lors de la livraison.1
4. L'équipement de fraisage de bord est conçu avec la structure soudée, et la libération de contrainte est traitée après le soudage. La déformation est donc réduite et un fonctionnement stable peut être assuré.
5. Les guides de cette fraiseuse de bord sont fixés au corps principal par des boulons, et les guides sont faits d'acier doux 45# et finement traités, avec la surface trempée et finement fraisée pour la précision et la résistance à l'usure améliorées.
6. Le dispositif d'alimentation de fraisage de notre équipement de fraisage de bord est actionné par le moteur et la boîte de vitesse, avec la vitesse variable de 0,15 à 1m / minute et la vitesse de retour jusqu'à 4m / min.
7. Des vérins hydrauliques sont conçus à la place des vérins mécaniques pour fournir une pression puissante et stable et réduire les vibrations et le bruit lors du fraisage.
8. Le faisceau de presse et le corps de machine sont directement reliés pour la bonne rigidité.
9. Les guides de voyage sont parallèles. Le guide supérieur est protégé par un couvercle de protection pour éviter les dommages causés par des chutes ou de la poussière. Le guide inférieur est protégé par un dépoussiéreur sur le dispositif de déplacement.
10. Les clients peuvent charger deux ou plusieurs petites tôles sur la machine. Deux ou plusieurs plaques peuvent être chargées et serrées séparément.
| Modèle | XBJ-6 | XBJ-9 | XBJ-12 | XBJ-18 |
| Coup de biseau (m) | 6 | 9 | 12 | 18 |
| Gamme de biseautage | 0-45° | 0-45° | 0-45° | 0-45° |
| Épaisseur de biseautage de la feuille (mm) | 6-50 | 6-50 | 6-50 | 6-50 |
| Profondeur Max de biseautage (mm) | 12-15 | 12-15 | 12-15 | 12-15 |
| Vitesse de biseautage transversale (m / min) | 0.3/0.5 | 0.3/0.5 | 0.3/0.5 | 0.3/0.5 |
| Vitesse de retour (m / min) | 5 | 5 | 5 | 5 |
| Vitesse de broche (tr / min) | 125-900 | 125-900 | 125-900 | 125-900 |
| Nbre de tête de fraisage | 1 (+1) | 1 (+1) | 1 (+1) | 1 (+1) |
| Puissance de la tête de fraisage (kW) | 7.5 | 7.5 | 7.5 | 7.5 |
| Hauteur de la plateforme (mm) | 900 | 900 | 900 | 900 |
