Description

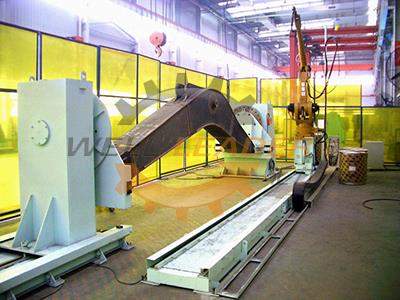

Ce positionneur de tête et contre-pointe est composé d'une poupée mobile, d'une contre-pointe, d'un mécanisme de réarmement, d'un mécanisme de déplacement, d'un mécanisme de verrouillage, d'une base mobile, de mâchoires et d'un mécanisme de commande.
1. Poupée Mobile
La poupée mobile de ce positionneur de soudage de tête et de contre-pointe est composée de mâchoires, d'une table rotative, d'un palier rotatif, d'un réducteur cycloïdal, d'un dispositif électrique, d'interrupteurs et d'une base. Processus de transmission de l'unité de rotation: moteur de rotation → réducteur à vis sans fin et à engrenage → rotation de la table de travail. Parce qu'il utilise un réducteur à vis sans fin, il a une fonction d'autoblocage, ce qui signifie que la table de travail ne tourne pas d'elle-même lorsque la table de travail est inclinée et que l'excentricité de chargement est limitée à la capacité nominale.
2. Contre-pointe
La contre-pointe de notre positionneur de tête et de contre-pointe est composée de mâchoires, d'une table rotative, d'un arbre rotatif, d'une base, etc. La rotation de contre-pointe est commandée par la rotation de poupée mobile.
3. Déplacement et mécanisme de verrouillage
Ce positionneur de tête et de contre-pointe se déplace en étant entraîné par le mouvement de la poupée mobile, et le mécanisme de verrouillage verrouille la contre- pointe après être arrivé à la position désirée. Ce positionneur de soudage de tête et de Contre-pointe est facile et sûr à utiliser.
4. Mâchoires
Les mâchoires sont personnalisées selon les exigences des différents composants. Il y a des numéros de composants sur chaque jeu de mâchoires pour faciliter les opérateurs de trouver facilement les mâchoires appropriées.
5. Contrôle électrique
Tous les boutons de commande sont conçus sur l'armoire de commande pour contrôler la rotation vers l'avant et vers l'arrière, l'arrêt, etc. Une boîte de commande à distance est également considérée pour une utilisation facile.
6. Conduction du courant de soudure
Le courant de soudage est conduit par trois ensembles de dispositifs électriques à travers des câbles au sous-sol, permettant le courant de soudage 1000A.
