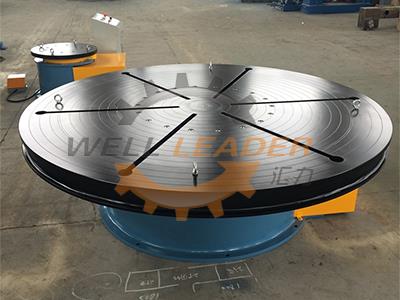

La table rotative horizontale est composée d'un cadre, d'une table de travail, d'un
dispositif de rotation, d'un dispositif conducteur et d'une partie électrique.
1.
Cadre et table de travail
Le cadre de cette table de fraisage rotative est conçu avec la structure
soudée, et la table de travail est composée par
la table et le pivotement. Le cadre est soudé selon l'exigence de résistance
égale et le stress est libéré par le traitement thermique.
2.
Dispositif de rotation
Le dispositif de rotation est conçu entre le cadre et la table. Il
est composé par le
réducteur, le moteur et le pivotement. Entraîné par le moteur, le dispositif de
rotation entraîne cette table rotative horizontale pour tourner à 0,02-0,2rpm.
3. Dispositif de conducteur
Le courant de soudage est conduit par le dispositif
conducteur derrière la
table de travail. Max. courant de soudage: 500A.
4. Partie de contrôle électrique
La partie de commande électrique de cette table de fraisage
rotatoire est principalement composée par l'armoire de commande et la
boîte d'opération. Tous les composants
électriques sont de marque bien connue.
Paramètre technique
Modèle
ZT-5
ZT-8
Capacité de chargement
5000kgs
5000kgs
Vitesse de rotation
0.1-1tpm
0.05-0.5rpm
Table Dia.
1100mm
1500mm
Hauteur de la table
500mm
600m
Puissance du moteur
0.75kW
1.5kW
