Description

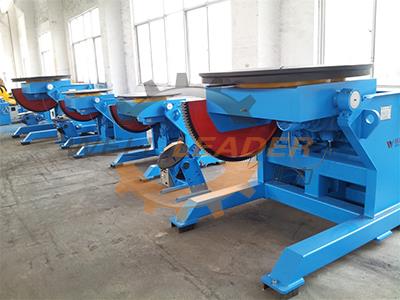

Ce positionneur de soudage est un type d'équipement d'assistance de soudage pour le processus de soudage. La table de travail de cet équipement de soudure est inclinée motorisée avec un positionnement précis et fiable pour faire la pièce à travailler dans la meilleure position de soudure. La rotation de la table de travail est entraînée par le moteur à courant alternatif et un réglage de vitesse variable avec une grande plage de réglage et une grande précision. Il peut tourner selon la vitesse de soudage requise pour améliorer la qualité des soudures, réduire l'effort de travail et améliorer la productivité.
Des modes de soudage automatiques et manuels sont disponibles pour ce positionneur de soudage. En outre, notre équipement de soudure a une structure compacte, aspect attrayant, léger et facile à utiliser, etc. Le positionneur de soudure est un équipement idéal pour le récipient sous pression, la métallurgie, la puissance, les produits chimiques, l'industrie mécanique et la métallurgie.
1. Rotation de table de travail
La table de travail de cet équipement de soudage peut tourner dans son
propre plan dans n'importe quelle direction. Il utilise une boîte de contrôle à
distance pour contrôler et faire la rotation vers l'avant et vers
l'arrière, l'arrêt, l'inclinaison et la remise à
zéro.
2. Processus de transmission de l'unité de rotation:
moteur de rotation → réducteur à vis sans fin et à engrenage → rotation de la
table de travail. Parce qu'il utilise un réducteur à vis sans fin, il a une
fonction d'autoblocage, ce qui signifie que la table de travail ne tourne pas
d'elle-même lorsque la table de travail est inclinée
et que l'excentricité de chargement est limitée à la capacité nominale.
3. Table de travail inclinable
La table de travail de ce positionneur de soudure
peut incliner dans la gamme d'angle de 0 ~ 120 °, pendant quelle gamme, il peut arrêter ou
commencer à n'importe quelle position. Parce qu'il utilise un réducteur à vis
sans fin et à engrenage, qui a une fonction autobloquante, la
table de travail ne s'incline pas sous la plage de chargement nominale.
4. Conduction de courant de soudure
Une tige de carbone sur la table de travail de l'équipement de soudage est utilisée pour la
conduction de courant de soudage. Cette tige utilise un
câble souple pour entrer en contact avec la
partie conductrice située sous la base de la machine.
Modèle | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
Capacité nominale (kg) | 300 | 500 | 800 | 1000 | 2000 | 3000 | 5000 | 10000 |
Gravité Max à la capacité nominale (mm) | 200 | 250 | 300 | 300 | 300 | 300 | 300 | 400 |
Excentrique Max à la capacité nominale (millimètre) | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 |
Vitesse de rotation (tr / min) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
Vitesse d'inclinaison (tr / min) | By hands/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
Plage d'inclinaison | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
Puissance du moteur (kW) | 0.37 | 0.4 | 0.4 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 |
Puissance du moteur d'inclinaison (kW) | 0.37 | 0.37 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 |
Diamètre de la table (mm) | Φ600 | Φ800 | Φ800 | Φ900 | Φ1100 | Φ1300 | Φ1600 | Φ2000 |
