Description

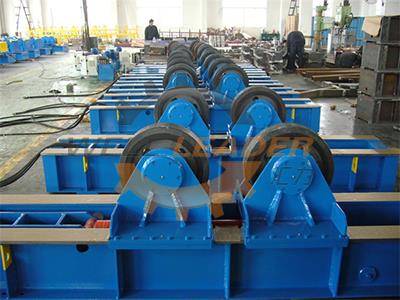

La ligne d’ajustement croissant se compose d'un ensemble de rotateur d'ajustement hydraulique et d'un ensemble de rotateur de soudage réglable. Le corps de la tour à vent est monté et soudé par ce système de ligne de croissance. La première section du réservoir est placée sur le rotateur réglable, et la seconde est placée sur le rotateur d'ajustement hydraulique fixe. Après l'alignement des deux sections, le soudage par points sera effectué en tournant le rotateur réglable. Le manipulateur sera utilisé pour aider à compléter le soudage intérieures et extérieures. En suivant la méthode ci-dessus, les sections sont progressivement connectées jusqu'à ce que la dernière section avec la bride soit soudée.
Les étapes détaillées sont les suivantes:
1. Mettez la section avec bride sur un ensemble de rotateur.
2. Placez la seconde section sur le rotateur d'ajustement et effectuez le soudage par points en ajustant le rotateur d'ajustement.
3. Utiliser un manipulateur de soudage pour effectuer le soudage interne.
4. Déplacez le rotateur réglable pour tirer la section vers l'arrière.
5. Placez la troisième section sur le rotateur d'ajustement.
6. Effectuer le soudage par points en réglant le rotateur d'ajustement
7. Utiliser un manipulateur de soudage pour effectuer le soudage interne.
8. Déplacez le rotateur réglable pour tirer la section vers l'arrière.
9. Placez la quatrième section sur le rotateur d'ajustement.
10. Effectuez le soudage par points en réglant le rotateur d'ajustement
11. Utilisez un manipulateur de soudage pour effectuer le soudage interne. Répétez les étapes ci-dessus jusqu'à ce que la dernière section avec bride soit ajustée.
12. Utiliser un manipulateur de soudage mobile pour terminer toutes les opérations de soudage des joints extérieurs.
